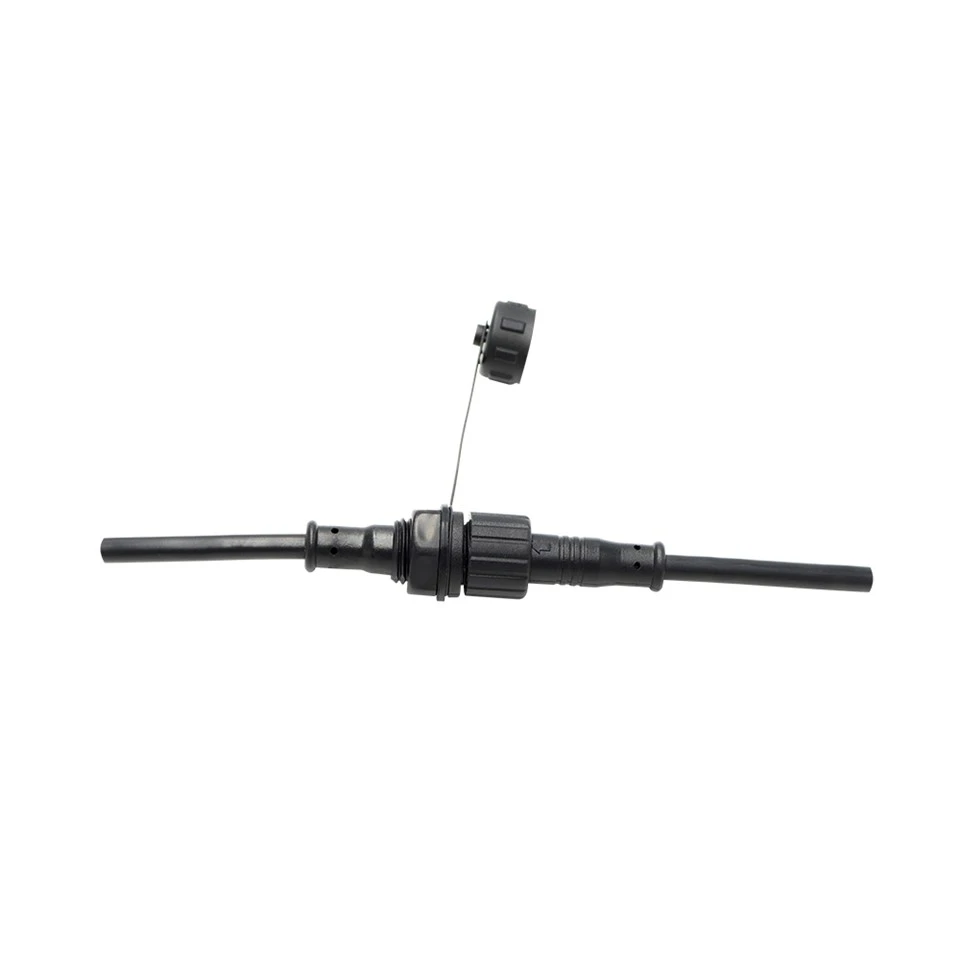

M12 6 Srieginė vandeniui atspari jungtis IP67
„Dongguan Hejiaxin Technology Co., Ltd.“ yra viena iš pirmaujančių m12 6 srieginės vandeniui atsparios jungties ip67 gamintojų ir tiekėjų Kinijoje. Nedvejodami čia galite prekiauti Kinijoje pagamintais patvariais gaminiais ir gauti kainoraštį iš mūsų gamyklos. Visi pritaikyti produktai yra aukštos kokybės ir konkurencingos kainos.
Techninės specifikacijos
|
Parametras |
Specifikacija |
|
Įtampos įvertinimas |
AC250V |
|
Dabartinis R ating |
Mažesnė arba lygi 6A |
|
Prijungimo laikas |
1500 |
|
Maksimalus kabelio OD |
Mažesnis arba lygus 6,0 mm |
|
Grandinės struktūra |
Lygiagretus |
|
Atsparumas kontaktui |
10mΩ |
|
Izoliacijos struktūra |
500MΩ ir DC500V |
|
Įtampos ištvermė kambario temperatūroje |
1.5KV |
|
Temperatūros įvertinimas |
-20 laipsnių ~+85 laipsnių |
|
Atsparus vandeniui lygis |
IP67 |
Medžiagos specifikacijos
|
Parametras |
Specifikacija |
|
viela Medžiaga |
PVC, guma |
|
Džeko medžiaga |
PVC |
|
Smeigtuko medžiaga |
Niklu{0}}dengtas žalvaris |
|
Sandarinimo žiedas |
Guma |

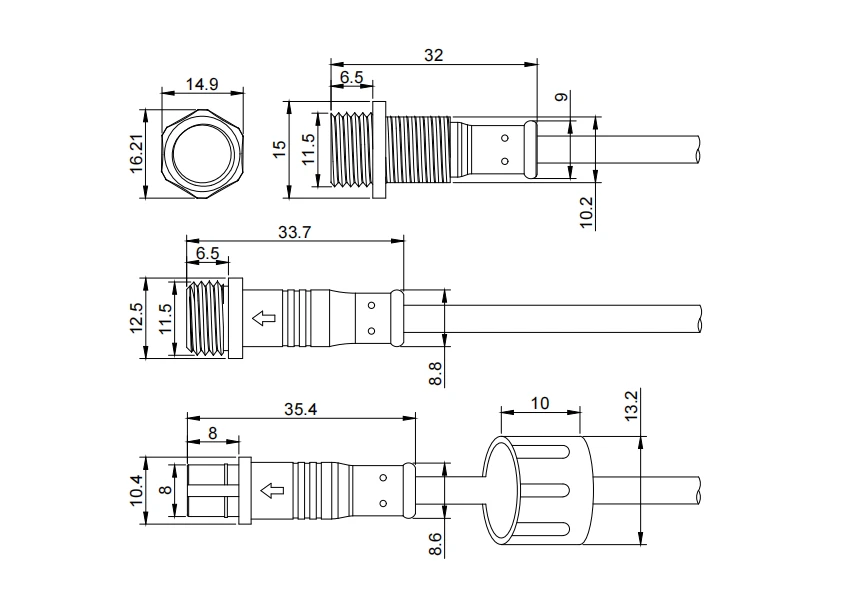

Gaminio inžinerinis brėžinys
Matmenų brėžinyje pateikiami pagrindiniai mechaniniai duomenys kiekviename pridedamame CAD ištraukoje. Kištukinis kištukas turi dvi sriegio dalis: jungiamasis galas 14,9 mm, kabelio įvado galas 15,0 mm, su tarpine šešiakampe veržle, kurios skersmuo 16,21 mm. Kištukinis lizdas: jungiamojo sriegio gylis 11,5 mm, montavimo pusė 12,5 mm, veržlės plotis 13,2 mm skersai. Abu naudojami M12 × 1,0 sriegiai; leistinos nuokrypos pagal ISO 2768-m. Bendras moters ilgis 33,7 mm. Pažymėta poliarizacinio rakto padėtis, kad būtų teisinga orientacija. Galimas PDF / DWG integravimas CAD. Apskaičiuodami skydo tarpą patikrinkite sriegio sukibimą ir sandariklio suspaudimą.
Produkto detalė
3 kontaktų vyriško kištuko vaizdas iš priekio
Šiame priekiniame vaizde rodomas kištukas su trimis nikeliu dengtais žalvariniais kontaktais (1,0 mm skersmens kaiščiais), išdėstytais standartiniu M12 apskritimu. Juodos spalvos PVC korpusas užtikrina tvirtą izoliaciją ir atsparumą smūgiams. Integruotas poliarizuojantis raktas matomas 12 valandos padėtyje, užtikrinant teisingą poravimosi orientaciją. Sandarinimo žiedas šioje pusėje nėra atviras – jis yra įdubęs už sriegio šaknies. Plokščias, lygaus paviršiaus dizainas leidžia lengvai išvalyti šiukšles prieš prijungiant. Naudokite šį vaizdą, kad patikrintumėte kaiščio tiesumą, dengimo kokybę ir suformuoto korpuso vientisumą prieš surinkdami.

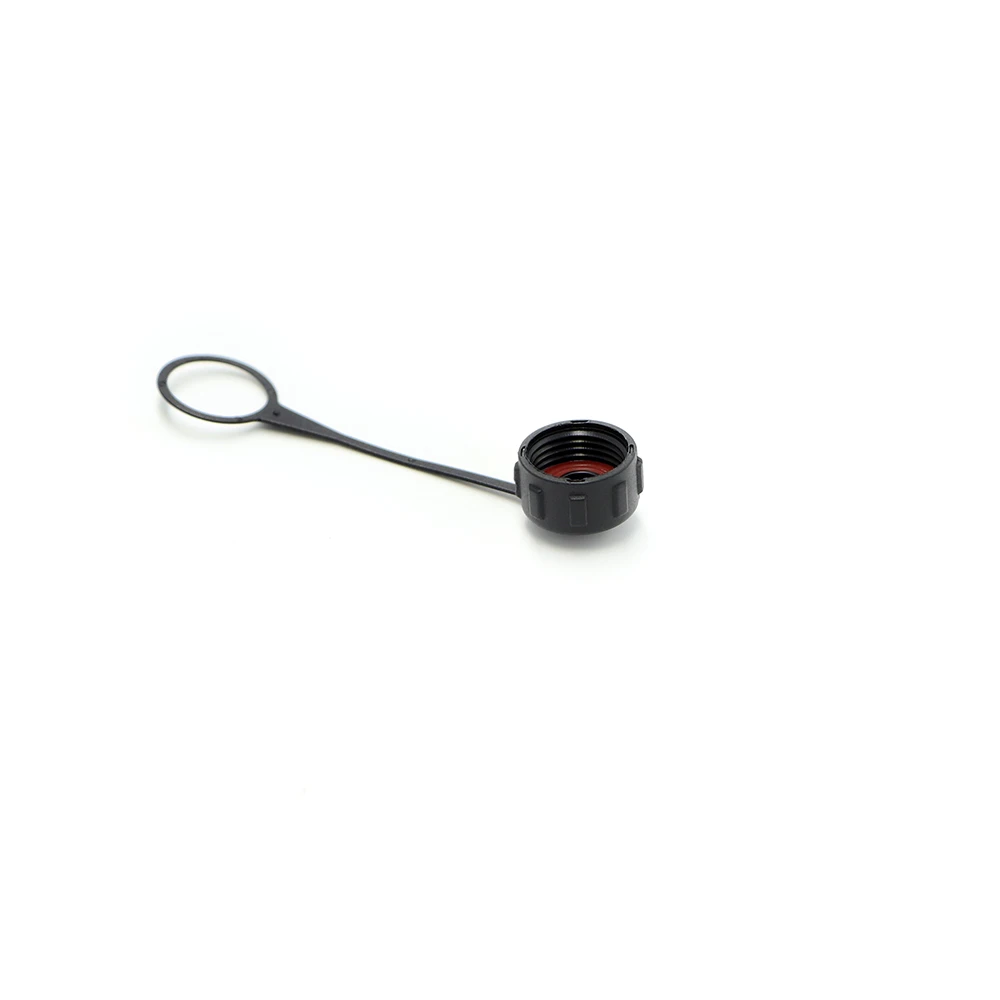

Dulkių dangtelio priedas
Šioje nuotraukoje parodytas dulkių dangtelio priedas, tiekiamas su jungtimi. Dangtelis pagamintas iš juodo PVC, kad atitiktų jungties korpusą, užspaudžiamas ant M12 sriegio – nereikia jokių įrankių. Sumontuotas jis uždengia visą sujungimo paviršių ir sriegio sritį, apsaugodamas kontaktus ir sandariklį nuo nešvarumų, drėgmės ir smūgių saugojimo metu arba atjungus. Dangtelis yra pririštas prie jungties korpuso lanksčiu dirželiu, kad būtų išvengta praradimo. Šis priedas ypač naudingas atliekant lauko priežiūrą ir laikinai atjungiant.
