M12 3 Srieginė vandeniui atspari jungtis IP67
„Dongguan Hejiaxin Technology Co., Ltd.“ yra viena iš pirmaujančių m12 3 srieginės vandeniui atsparios jungties ip67 gamintojų ir tiekėjų Kinijoje. Nedvejodami čia galite prekiauti Kinijoje pagamintais patvariais gaminiais ir gauti kainoraštį iš mūsų gamyklos. Visi pritaikyti produktai yra aukštos kokybės ir konkurencingos kainos.
Techninės specifikacijos
|
Parametras |
Specifikacija |
|
Įtampos įvertinimas |
AC250V |
|
Dabartinis R ating |
Mažesnė arba lygi 6A |
|
Prijungimo laikas |
1500 |
|
Maksimalus kabelio OD |
Mažesnis arba lygus 6,0 mm |
|
Grandinės struktūra |
Lygiagretus |
|
Atsparumas kontaktui |
10mΩ |
|
Izoliacijos struktūra |
500MΩ ir DC500V |
|
Įtampos ištvermė kambario temperatūroje |
1.5KV |
|
Temperatūros įvertinimas |
-20 laipsnių ~+85 laipsnių |
|
Atsparus vandeniui lygis |
IP67 |
Medžiagos specifikacijos
|
Parametras |
Specifikacija |
|
viela Medžiaga |
PVC, guma |
|
Džeko medžiaga |
PVC |
|
Smeigtuko medžiaga |
Niklu{0}}dengtas žalvaris |
|
Sandarinimo žiedas |
Guma |

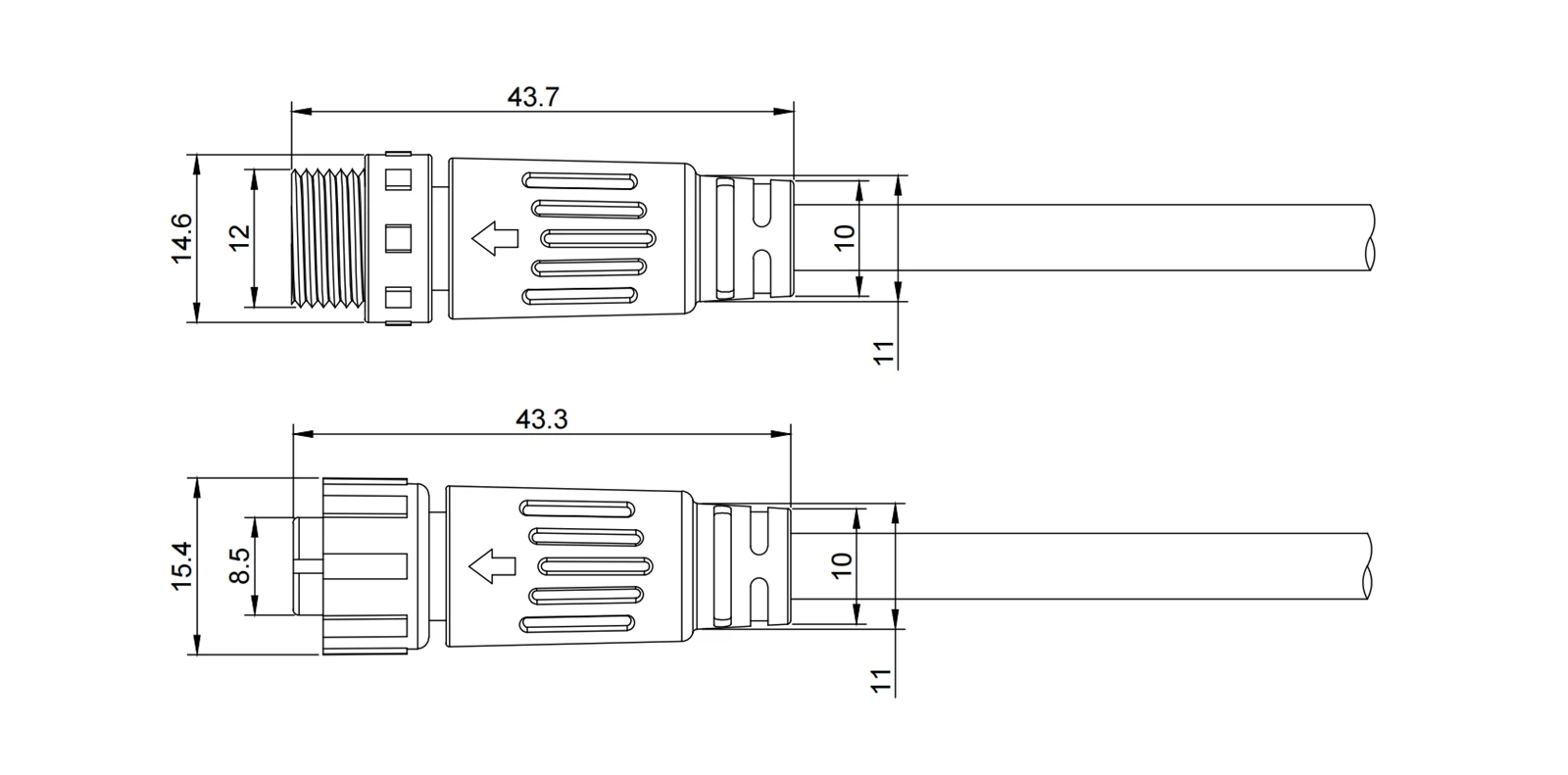

Gaminio inžinerinis brėžinys
Matmenų brėžinyje pateikiami pagrindiniai mechaniniai duomenys kiekviename pridedamame CAD ištraukoje. Bendras kištuko ilgis 43,7 mm, su jungiamojo sriegio ilgiu 14,6 mm ir skydelio -šoniniu sriegiu 12,0 mm; kabelio įvadas priima iki 6,0 mm OD. Bendras lizdo ilgis 43,3 mm, sriegio gylis 15,4 mm jungiamojoje pusėje ir 8,5 mm montavimo pusėje – atkreipkite dėmesį į asimetriją tarp vyriško ir moteriško sujungimo ilgio. Visiškai sujungtas mazgas sumažinamas iki nurodyto voko. Visi sriegiai yra M12 × 1,0; leistinos nuokrypos pagal ISO 2768-m. Poliarizuojančio rakto padėtis yra pažymėta, kad būtų užtikrinta teisinga orientacija. Galimas PDF / DWG integravimas CAD. Apskaičiuodami skydo tarpą ir sriegio persidengimą, patikrinkite 14,6 mm ir 15,4 mm sujungimo gylius.
Produkto detalė

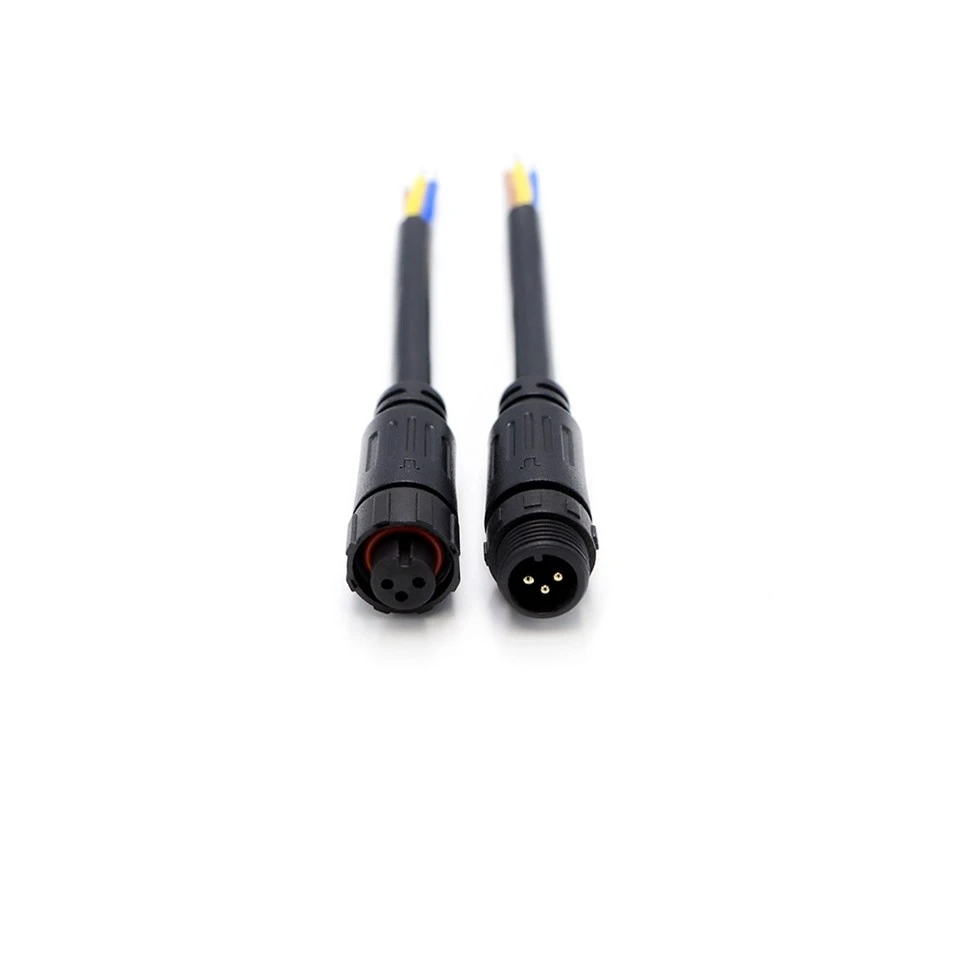

Vyriškas kištukas priekyje (3 kontaktų, juodas PVC korpusas)
Šiame priekiniame{0}}veide rodomas kištukas su trimis nikeliu{1}}dengtais žalvario kontaktais, išdėstytais standartiniu M12 apskritimu (1,0 mm skersmens kaiščiai). Juodos spalvos PVC korpusas užtikrina mechaninę apsaugą ir elektros izoliaciją; integruotas poliarizuojantis raktas matomas 12 valandos padėtyje, užtikrinantis teisingą orientaciją poravimosi metu. Nuleidžiamo paviršiaus konstrukcija leidžia lengvai išvalyti šiukšles prieš prijungiant. Šioje pusėje nėra atviro sandarinimo žiedo – jis yra už sriegio šaknies. Naudokite šį vaizdą, kad patikrintumėte kaiščio būklę, centravimą ir ar nėra įbrėžimų ar deformacijų prieš surinkimą.

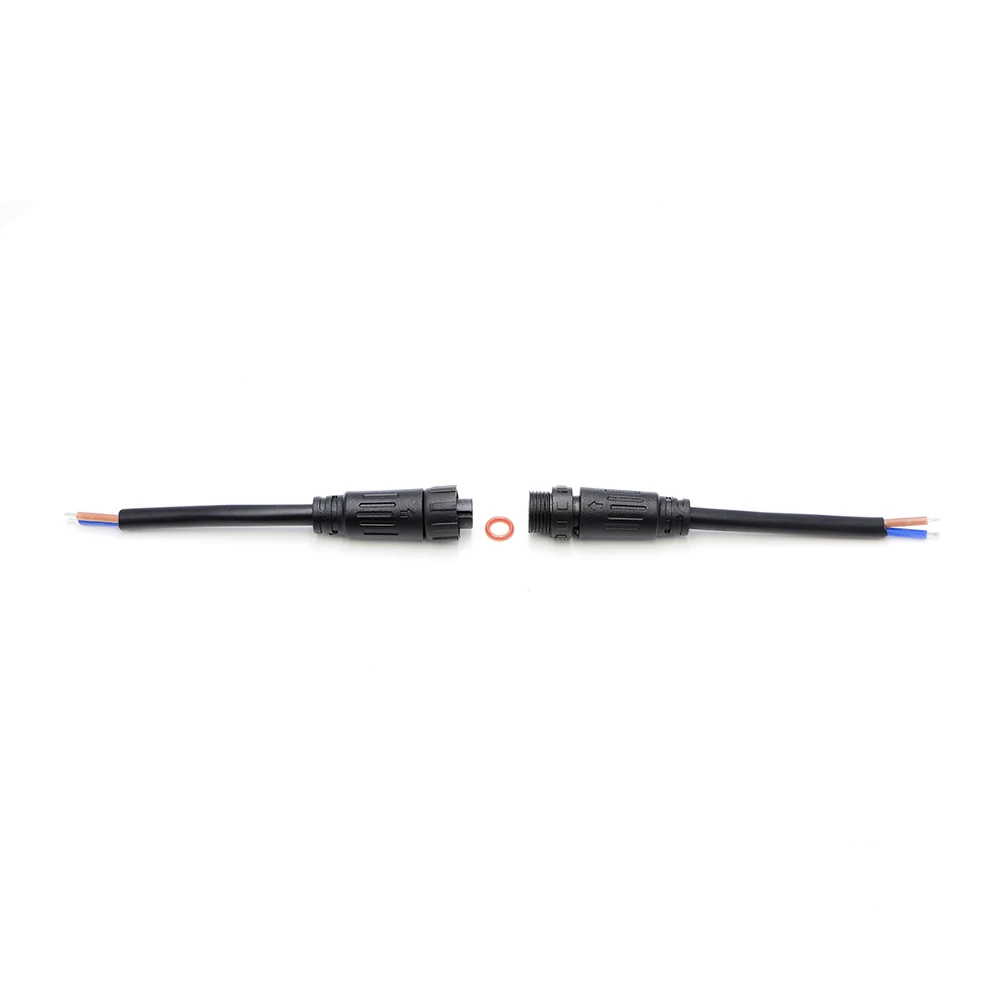

Vyras ir moteris atskirti (raudonas apskritimas)
Šioje nuotraukoje pavaizduotas atskirtas išorinis kištukas (kairėje) ir lizdas (dešinėje), o raudonas apskritimas paryškina sandarinimo O-žiedą ant išorinio sriegio šaknies – pagrindinio IP67 sandarinimo elemento. Abu metaliniai sriegiai (M12×1,0) yra visiškai matomi; raudona išnaša padeda nustatyti sandariklio vietą prieš montuojant ir neleidžia nepastebėti montuojant vietoje. O-žiedo medžiaga yra guma, suderinama su –20 laipsnių iki +85 laipsnių ir atspari drėgmei bei švelniems chemikalams. Šis vaizdas naudojamas kaip vaizdinis priminimas prieš kiekvieną poravimąsi patikrinti, ar O{10}}žiedas nėra įpjautas ar nusidėvėjęs.
DUK
Populiarus Žymos: m12 3 kaiščiu sriegiuota vandeniui atspari jungtis ip67, Kinija m12 3 kaiščiu sriegiuota vandeniui atspari jungtis ip67 gamintojai, tiekėjai, gamykla
