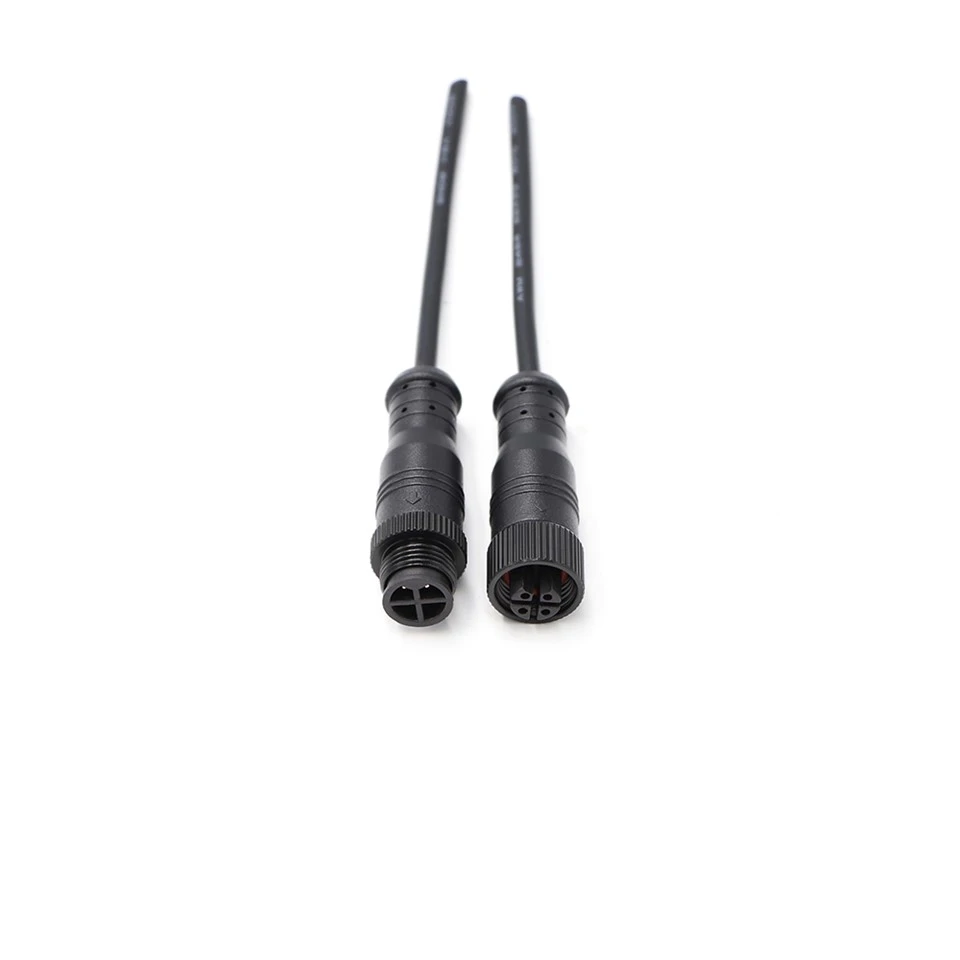

M12 4 Srieginė vandeniui atspari jungtis IP67
„Dongguan Hejiaxin Technology Co., Ltd.“ yra viena iš pirmaujančių m12 4 srieginės vandeniui atsparios jungties ip67 gamintojų ir tiekėjų Kinijoje. Nedvejodami čia prekiaukite Kinijoje pagamintais patvariais gaminiais ir gaukite kainoraštį iš mūsų gamyklos. Visi pritaikyti produktai yra aukštos kokybės ir konkurencingos kainos.
Techninės specifikacijos
|
Parametras |
Specifikacija |
|
Įtampos įvertinimas |
AC250V |
|
Dabartinis R ating |
Mažesnė arba lygi 6A |
|
Prijungimo laikas |
1500 |
|
Maksimalus kabelio OD |
Mažesnis arba lygus 6,0 mm |
|
Grandinės struktūra |
Lygiagretus |
|
Atsparumas kontaktui |
10mΩ |
|
Izoliacijos struktūra |
500MΩ ir DC500V |
|
Įtampos ištvermė kambario temperatūroje |
1.5KV |
|
Temperatūros įvertinimas |
-20 laipsnių ~+85 laipsnių |
|
Atsparus vandeniui lygis |
IP67 |
Medžiagos specifikacijos
|
Parametras |
Specifikacija |
|
viela Medžiaga |
PVC, guma |
|
Džeko medžiaga |
PVC |
|
Smeigtuko medžiaga |
Niklu{0}}dengtas žalvaris |
|
Sandarinimo žiedas |
Guma |
Gaminio inžinerinis brėžinys
Matmenų brėžinyje pateikiami pagrindiniai mechaniniai duomenys kiekviename pridedamame CAD ištraukoje. Bendras kištuko ilgis 48,5 mm, jungiamojo sriegio ilgis 14,0 mm, skydo pusės sriegis 13,0 mm; kabelio įvadas priima iki 6,0 mm OD. Bendras lizdo ilgis 48,3 mm, jungiamojo paviršiaus sriegio gylis 13,8 mm, montavimo pusė 13,0 mm – atkreipkite dėmesį į asimetriją tarp vyriško ir moteriško sujungimo gylio. Visi sriegiai M12×1.0; leistinos nuokrypos pagal ISO 2768-m. Pažymėta poliarizacinio rakto padėtis, kad būtų teisinga orientacija. Galimas PDF / DWG integravimas CAD. Apskaičiuodami skydo tarpą patikrinkite sriegio persidengimą ir sandariklio suspaudimą.
Produkto detalė
4-Pin Patinas ir Patelė Suporuoti
Šioje nuotraukoje parodyta sujungta pora su keturiais nikeliu dengtais žalvariniais kontaktais, aiškiai matomais sąsajoje. Abu korpusai yra išlieti iš juodo PVC, todėl užtikrina tvirtą izoliaciją ir atsparumą smūgiams. Keturi kaiščiai yra išdėstyti standartiniu M12 apskritimu; poliarizuojantis raktas 12 valandos padėtyje užtikrina teisingą poravimosi orientaciją. Metalo ir metalo sriegio sujungimas yra visiškai uždarytas, jungties vietoje nėra tarpo – tai patvirtina tinkamą sukimo momentą. Naudokite šį vaizdą, kad patikrintumėte kontaktų išlygiavimą ir korpuso vientisumą prieš montuodami.
Vyriškas kištukas iš priekio
Šiame priekiniame vaizde rodomas tik kištukas su juodu PVC korpusu ir keturiais nikeliu dengtais žalvario kaiščiais. Aiškiai matomas M12×1.0 išorinis sriegis ir integruotas poliarizuojantis raktas. Sandarinimo žiedas šioje pusėje nėra atviras – jis yra įdubęs už sriegio šaknies. Lygus, plokščias paviršius palengvina šiukšlių valymą prieš prijungimą. Šis vaizdas yra greita nuoroda tikrinant kaiščio tiesumą, paviršiaus dengimo kokybę ir įtrūkimų bei blyksnių nebuvimą ant suformuoto korpuso.
