„Dongguan Hejiaxin Technology Co., Ltd.“ yra viena iš pirmaujančių m8 2 kontaktų greito užrakto vandeniui atsparios jungties ip67 gamintojų ir tiekėjų Kinijoje. Nedvejodami čia galite prekiauti Kinijoje pagamintais patvariais gaminiais ir gauti kainoraštį iš mūsų gamyklos. Visi pritaikyti produktai yra aukštos kokybės ir konkurencingos kainos.

Techninės specifikacijos

Parametras	Specifikacija
Įtampos įvertinimas	AC110V
Dabartinis reitingas	Mažesnė arba lygi 3A
Prijungimo laikas	1500
Maksimalus kabelio OD	Mažesnis arba lygus 4,5 mm
Grandinės struktūra	Lygiagretus
Atsparumas kontaktui	10mΩ
Izoliacijos struktūra	500MΩ ir DC500V
Įtampos ištvermė kambario temperatūroje	1.5KV
Temperatūros įvertinimas	-20 laipsnių ~+85 laipsnių
Atsparus vandeniui lygis	IP67

Medžiagos specifikacijos

Parametras	Specifikacija
viela Medžiaga	PVC, guma
Džeko medžiaga	PVC
Smeigtuko medžiaga	Niklu{0}}dengtas žalvaris
Sandarinimo žiedas	Guma

Gaminio inžinerinis brėžinys

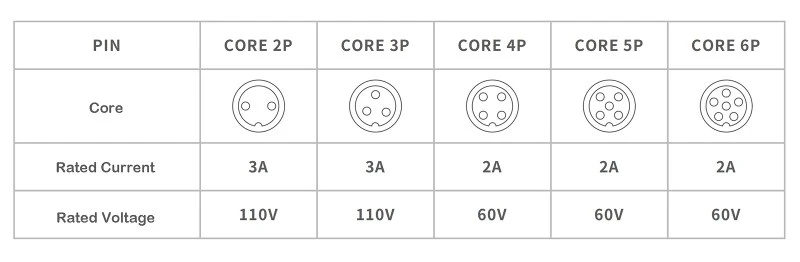

Core Configuration Diagram

Dimensional Drawing

Inžineriniame brėžinyje nurodytas bendras ilgis, plokštės išpjovos matmenys (skersmuo ir gylis), greitas-užrakto rankovės eiga ir kaiščio-1 žymėjimas. Skerspjūviuose pavaizduotas kumštelio mechanizmas ir atleidimo eiga – tik ranka, jokių įrankių. Maksimalus kabelio OD 4,5 mm, leistinos nuokrypos pagal ISO 2768 m. PDF/DWG failai galimi CAD.

Produkto detalė

Poravimosi sąsaja

Detalioje nuotraukoje matyti du geltoni korpusai poravimosi metu, su iš dalies pasukta rankove. Jame demonstruojamas nykščiu{1}}valdomas fiksavimas, anti-atbulinės eigos griovelis ir sandariklio suspaudimas. Garsinis spragtelėjimas patvirtina visišką įsijungimą ir sumažina surinkimą. Naudinga montuojant rankos padėtį ir sukimosi kryptį

Vyriškas kištukas

Šiame iš arti-pavaizduota tik geltona vyriška kištukas. Funkcijos apima raižytą greito užrakinimo įvorę, du nikeliuotus žalvario kaiščius, guminį O formos žiedą už jungiamojo paviršiaus ir poliarizuojantį raktą, neleidžiantį įkišti atgal. Matomas kabelio įvado dėklas, kurio išorinis skersmuo yra iki 4,5 mm.

DUK

1 klausimas: kuo skiriasi srieginė, greito{1}}užrakto ir savaime-užsifiksuojančios movos?

A: Paprasčiau tariant – srieginis yra pats stabiliausias, tinkantis didelės{0}}vibracijos aplinkoje, pvz., automobilių ar pramonės mašinoms. Greitas-užraktas yra patogus dažnai poruojantis/atsijungiant, puikiai tinka bandymo įrangai. Savaiminis-užrakinimas nereikalauja jokių įrankių ir veikia uždarose erdvėse, kur rankos negali lengvai pasiekti. Pasirinkimas visiškai priklauso nuo jūsų tikrojo taikymo scenarijaus.

2 klausimas: kuo skiriasi vyriškos ir moteriškos jungtys?

A: Kištukinės jungtys turi kaiščius (išsikišę kontaktai), o moteriškos jungtys turi lizdus (įleidžiamus kontaktus). Jie skirti poruotis kartu – patinas susijungia su patelėmis. Mes siūlome abu tipus ir galime pateikti pilnus derančius komplektus.
