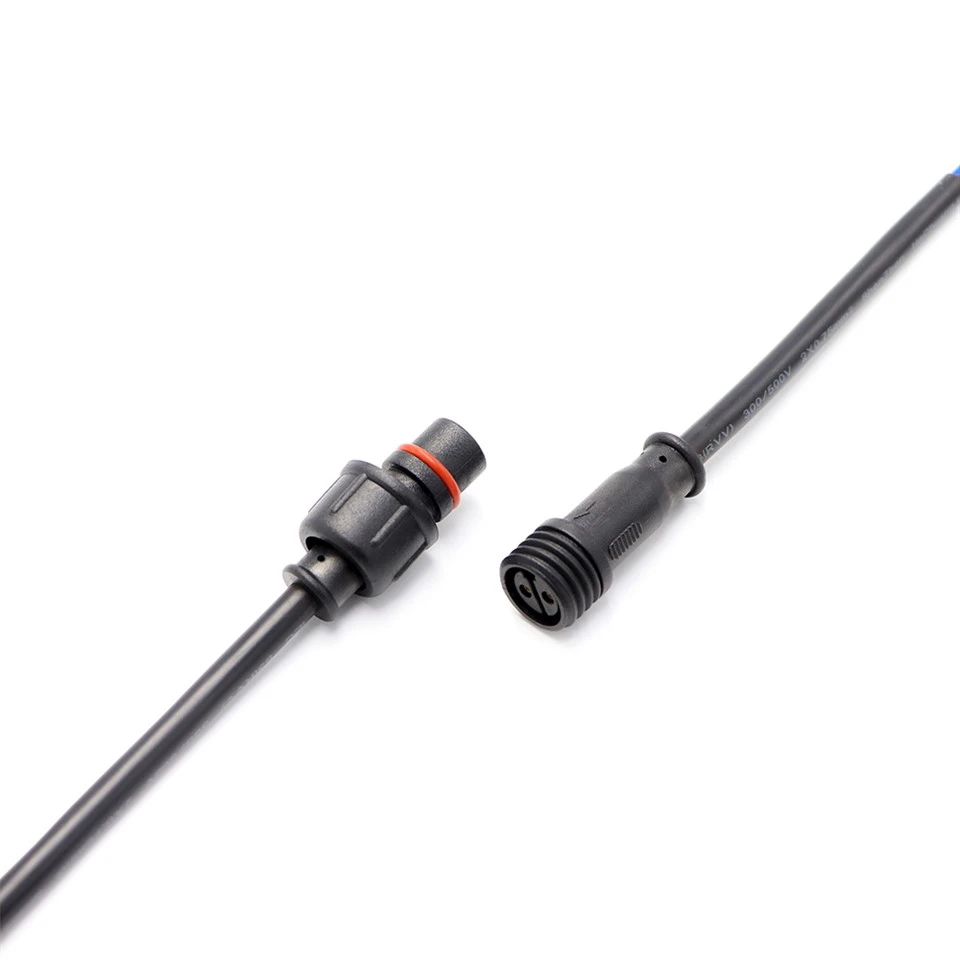

M14 2 Srieginė vandeniui atspari jungtis IP67

M14 2 kontakto srieginė jungtis yra didesnės srovės sąsaja, skirta LED apšvietimui, pramoniniam energijos paskirstymui ir lauko įrangai, kuriai reikalingas 8A/250V kintamosios srovės tiekimas. M14×1.0 sriegis užtikrina saugų fiksavimą veikiant vibracijai. Elektros charakteristikos: kontaktinė varža Mažesnė arba lygi 10 mΩ, izoliacija Didesnė arba lygi 500 MΩ esant 500 V DC, dielektrinis atsparumas 1,5 kV kintamajai įtampai – stabilus po 1500 sujungimo ciklų. IP67 sandarinimas su nikeliu padengtais žalvario kaiščiais ir PVC apvalkalu užtikrina veikimą nuo –20 laipsnių iki +85 laipsnių drėgnoje ar dulkėtoje aplinkoje. Maksimalus kabelio OD 7,0 mm. Lygiagreti grandinė palaiko grandininius laidus. Ekonomiškai efektyvus didelio kiekio diegimui; Galimi pasirinktiniai kabelių ilgiai ir spalvos OĮG integravimui.

Siųsti užklausą

„Dongguan Hejiaxin Technology Co., Ltd.“ yra viena iš pirmaujančių m14 2 srieginės vandeniui atsparios jungties ip67 gamintojų ir tiekėjų Kinijoje. Nedvejodami čia galite prekiauti Kinijoje pagamintais patvariais gaminiais ir gauti kainoraštį iš mūsų gamyklos. Visi pritaikyti produktai yra aukštos kokybės ir konkurencingos kainos.

Techninės specifikacijos

Parametras	Specifikacija
Įtampos įvertinimas	AC250V
Dabartinis R ating	Mažesnė arba lygi 8A
Prijungimo laikas	1500
Maksimalus kabelio OD	Mažesnis arba lygus 7,0 mm
Grandinės struktūra	Lygiagretus
Atsparumas kontaktui	10mΩ
Izoliacijos struktūra	500MΩ ir DC500V
Įtampos ištvermė kambario temperatūroje	1,5 kV
Temperatūros įvertinimas	-20 laipsnių ~+85 laipsnių
Atsparus vandeniui lygis	IP67

Medžiagos specifikacijos

Parametras	Specifikacija
viela Medžiaga	PVC, guma
Džeko medžiaga	PVC
Smeigtuko medžiaga	Niklu{0}}dengtas žalvaris
Sandarinimo žiedas	Guma

Gaminio inžinerinis brėžinys

Core Configuration Diagram

Dimensional Drawing

Matmenų brėžinyje pateikiami pagrindiniai mechaniniai duomenys kiekviename pridedamame CAD ištraukoje. Bendras kištuko ilgis 37,0 mm, sriegio ilgis 10,4 mm, su M14 × 1,0 sriegio forma. Kištukinis lizdas: sujungimo sriegio gylis 11,4 mm, plokštės veržlės plotis skersai 14,0 mm. Šerdies konfigūracijos diagramoje nurodyta 2 kontaktų: 8A esant 250 V kintamajai įtampai. Tolerancijos pagal ISO 2768-m. Maksimalus kabelio OD 7,0 mm. Galimas PDF / DWG integravimas CAD. Surinkdami patikrinkite sriegio sukibimą ir sandariklio suspaudimą.

DUK

1 klausimas: kokie elektros įvertinimai galimi?

A1: Mūsų serija apima platų asortimentą – nuo 3A/110V, skirtos kompaktiškiems jutikliams ir LED apšvietimui, iki 20A/250V, skirtos dideliam{5}}pramoniniam elektros energijos tiekimui. Visuose modeliuose yra itin-maža kontaktinė varža (mažesnė arba lygi 10 mΩ) ir 1500 sujungimo ciklų.

Q2: Kaip užtikrinate kokybę prieš išsiuntimą?

A2: kiekviena partija yra 100% patikrinta elektros energija (kontaktinė varža, izoliacija, dielektrinis atsparumas) ir vizualinis patikrinimas. Mes palaikome visišką atsekamumą nuo žaliavų įvežimo iki gatavų gaminių.
