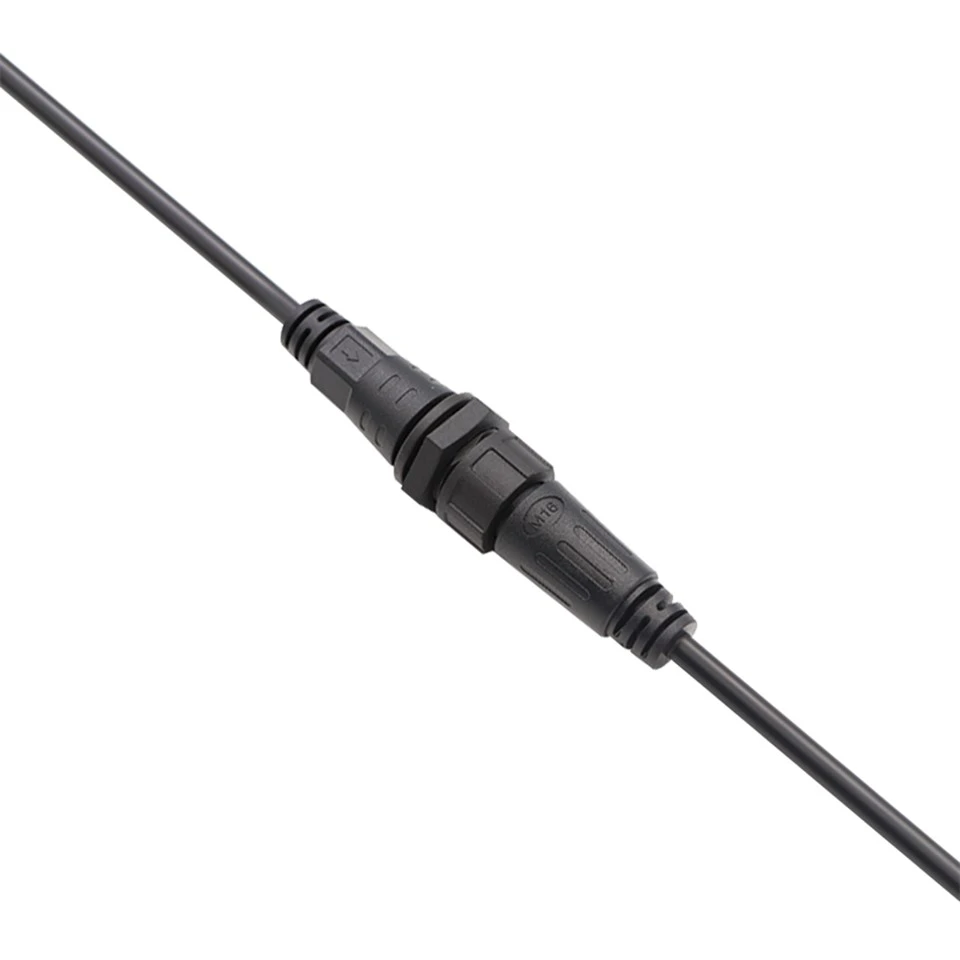

M16 4 Srieginė vandeniui atspari jungtis IP67

M16 4-kaištis skirtas jūriniam apšvietimui, valdymo skydams ir lauko maitinimo sąrankoms, kurioms reikia 6A/250V keliose hibridinėse grandinėse. Sriegis yra M16 × 1,0 – tvirtai užsifiksuoja esant dideliam drebėjimui, pvz., generatoriams, ŠVOK stelažai ir prieplaukos įranga. Toks pat elektros stuburas, kaip ir likusioje šeimoje: mažiau nei 10 mΩ kontaktinė varža, didesnė arba lygi 500 MΩ izoliacija prie 500 V nuolatinės srovės, 1,5 kV dielektrikas, tinkamas 1500 ciklų. IP67 sandariklis, nikeliuoti kaiščiai, PVC apvalkalas – veikia nuo -20 laipsnių iki +85 laipsnių, šlapias arba dulkėtas, jokių problemų. Kabelio OD iki 8,0 mm. Lygiagreti grandinė palaiko grandinės išdėstymą. Galime pritaikyti kaiščių konfigūracijas ir kabelių komplektus. Papildomas kaištis suteikia daugiau lankstumo nei 2 ar 3 kontaktų versijos, neprarandant patvarumo.

Siųsti užklausą

„Dongguan Hejiaxin Technology Co., Ltd.“ yra viena iš pirmaujančių m16 4 srieginės vandeniui atsparios jungties ip67 gamintojų ir tiekėjų Kinijoje. Nedvejodami čia galite prekiauti Kinijoje pagamintais patvariais gaminiais ir gauti kainoraštį iš mūsų gamyklos. Visi pritaikyti produktai yra aukštos kokybės ir konkurencingos kainos.

Techninės specifikacijos

Parametras	Specifikacija
Įtampos įvertinimas	AC250V
Dabartinis R ating	Mažesnė arba lygi 6A
Prijungimo laikas	1500
Maksimalus kabelio OD	Mažesnis arba lygus 8,0 mm
Grandinės struktūra	Lygiagretus
Atsparumas kontaktui	10mΩ
Izoliacijos struktūra	500MΩ ir DC500V
Įtampos ištvermė kambario temperatūroje	1.5KV
Temperatūros įvertinimas	-20 laipsnių ~+85 laipsnių
Atsparus vandeniui lygis	IP67

Medžiagos specifikacijos

Parametras	Specifikacija
Vielos medžiaga	PVC, guma
Džeko medžiaga	PVC
Smeigtuko medžiaga	Niklu{0}}dengtas žalvaris
Sandarinimo žiedas	Guma

Gaminio inžinerinis brėžinys

Core Configuration Diagram

Dimensional Drawing

CAD suteikia mums: 49,1 mm ilgio kištuką, 13,6 mm jungiamąjį sriegį, 20,4 mm jungiamąją veržlę. Vidinis lizdas 54,1 mm, sriegio gylis 21,7 mm, tvirtinimo veržlė 21,1 mm AF. M16 × 1,0 abu galai. 4 kontaktų nominalioji galia yra 6A/250V – 2 kontaktų 10A/250V, 3 kontaktų 8A/250V, 5 kontaktų 4A/110V, 6 kontaktų 3A/60V. ISO 2768-m. PDF arba DWG formatu galima užsisakyti. Jei jūsų skydo storis arba kabelio įvadas yra nestandartinis, galime pakeisti korpuso ilgį, sriegio specifikacijas skydo pusėje arba kontaktų išdėstymą, kad jie atitiktų.

Produkto detalė

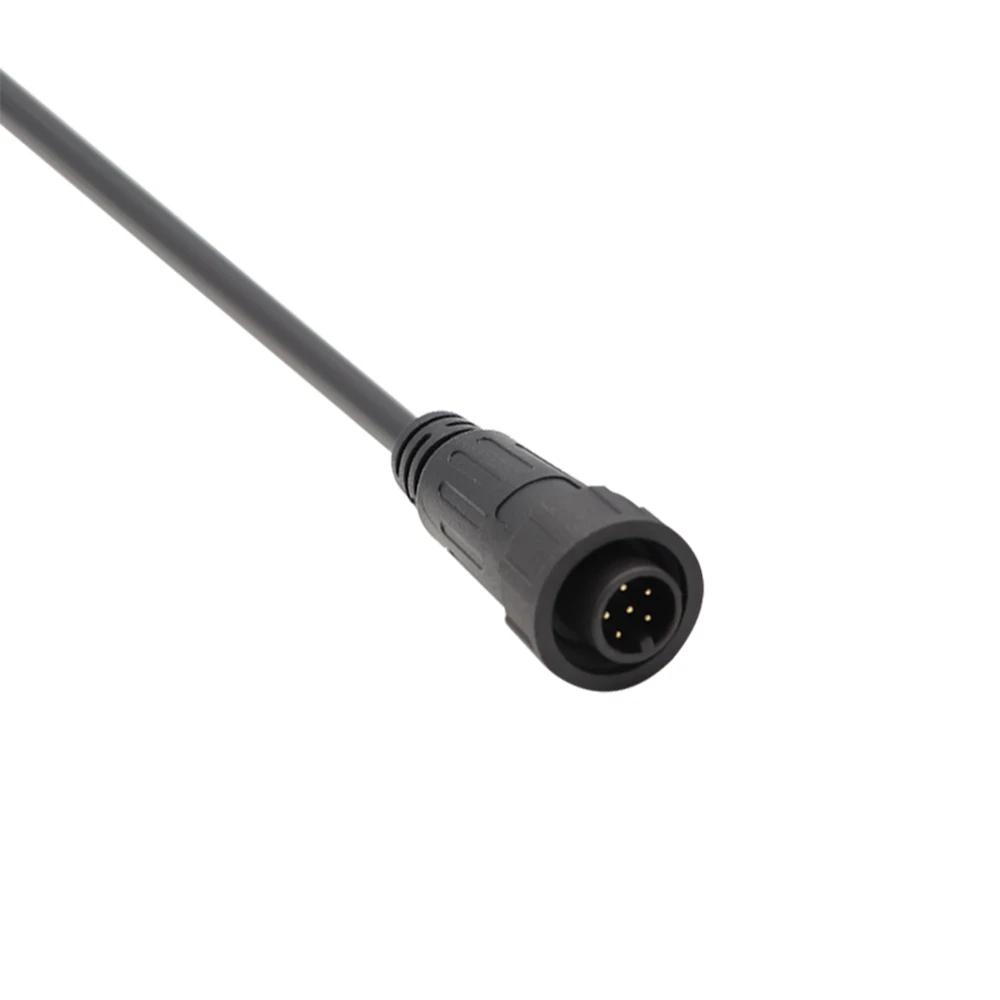

Vyriškas kištukas (5 kontaktų versija)

Šioje nuotraukoje parodytas 5 kontaktų varianto kištukas (iliustracijos tikslais) su penkiais nikeliu dengtais žalvariniais kontaktais, išdėstytais standartiniu M16 apskritimu. Aiškiai matosi juodas PVC korpusas ir M16×1.0 išorinis sriegis. Šis vaizdas padeda patikrinti kaiščio būklę ir orientaciją prieš poravimąsi.

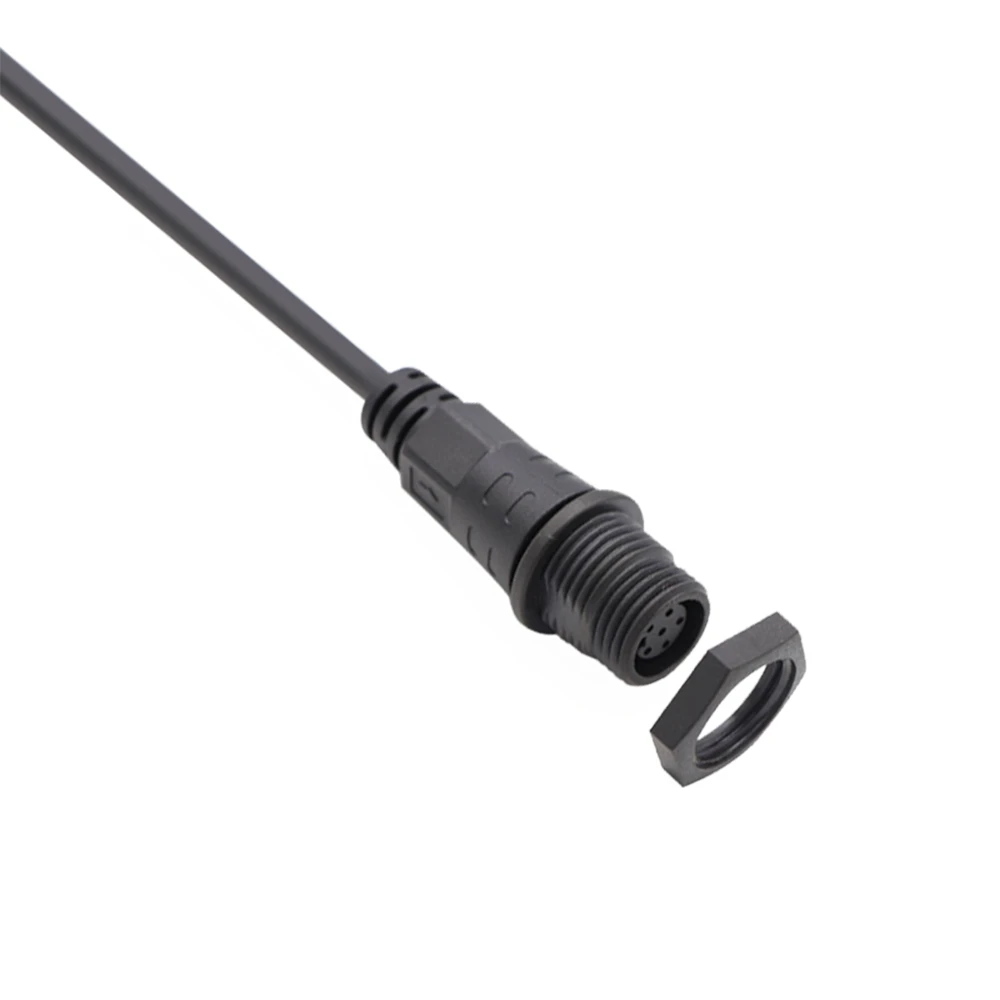

Moteriškas lizdas su apvaliu jungties žiedu (5 kontaktų versija)

Šioje nuotraukoje parodytas 5 kontaktų varianto lizdas (iliustracijos tikslais) su pritvirtintu apskritu jungties žiedu. Aiškiai matomi penki lizdų kontaktai ir juodas PVC korpusas kartu su M16×1.0 vidine sriegiu. Apvalus žiedas suteikia papildomą mechaninę atramą ir išlyginimą poravimosi metu. Šis vaizdas padeda patikrinti kontaktų būklę ir surinkimo išlygiavimą.
