M12 1 iki 2-6 prievadų Y tipo didelio tankio lankstaus vandeniui atsparaus kabelio mazgas, IP67

Y-1-–-4 tipo vandeniui atsparus skirstytuvo lankstaus kabelio mazgas yra skirtas kelių atšakų elektros energijos paskirstymui – vienas pagrindinis įvesties kabelis per integruotą įpurškimo formos korpusą padalijamas į keturias nepriklausomas išvesties šakas. Dėl šios lanksčios kabelių surinkimo konstrukcijos pašalinami jungiamųjų dėžių laidai vietoje, sumažėja jungčių vietos ir pagerinamas atsparumas vandeniui. Idealiai tinka LED apšvietimo sistemoms, kraštovaizdžio projektams ir lauko jutiklių masyvams.
Sukurtas pagal lygiagrečią grandinę, šis lankstaus kabelio rinkinys puikiai tinka lauko LED gatvių šviestuvams, sienų poveržlėms, saulės modulių laidams, sodo apšvietimo sistemoms ir kitiems žemos{0}}įtampos paskirstymo projektams, kur reikia patikimų šakų jungčių. Korpuso matmenys ir kabelio specifikacijos pateikiamos brėžinyje – patikrinkite prieš užsakydami.

Siųsti užklausą

„Dongguan Hejiaxin Technology Co., Ltd.“ yra viena iš pirmaujančių m{2}}–2-6 prievadų y tipo didelio tankio lankstaus vandeniui atsparaus kabelio rinkinio ip67 gamintojų ir tiekėjų Kinijoje. Nedvejodami čia prekiaukite Kinijoje pagamintais patvariais gaminiais ir gaukite kainoraštį iš mūsų gamyklos. Visi pritaikyti produktai yra aukštos kokybės ir konkurencingos kainos.

Techninės specifikacijos

Parametras	Specifikacija
Įtampos įvertinimas	AC/DC 300V
Dabartinis reitingas	Mažesnė arba lygi 10A
Prijungimo laikas	500
Maksimalus kabelio OD	Mažesnis arba lygus 8,0 mm
Grandinės struktūra	1 į 4 išėjimas Lygiagretus
Atsparumas kontaktui	Mažesnis arba lygus 20 mΩ
Izoliacijos atsparumas	100MΩ esant 500V DC
Įtampos ištvermė kambario temperatūroje	1.0KV
Temperatūros įvertinimas	-20 laipsnių ~+70 laipsnių
Atsparus vandeniui lygis	IP65

Medžiagos specifikacijos

Parametras	Specifikacija
viela Medžiaga	PVC, konservuoto vario laidininkas
Džeko medžiaga	PVC
Smeigtuko medžiaga	Konservuotas varis
Sandarinimo žiedas	Silikono guma

Gaminio inžinerinis brėžinys

Dimensional Drawing

Iš CAD: Y-daliklio korpusas, bendras ilgis 48,7 mm, įėjimo pusė 13,0 mm pločio, išleidimo pusės maksimalus plotis 32,0 mm, vienos šakos išleidimo angos skersmuo 11,0 mm. Kabelio įvado įtempimo sumažinimas 6,0 mm kiekviename prievade. Srovės įvertinimas Y-skirstymo serijai: 2 gyslų 10A/300V, 3 gyslų 8A/300V, 4 gyslų 6A/250V, 5 gyslų 4A/125V. ISO 2768-m. Galimas PDF/DWG.

Ir taip – korpuso ilgis, šakų kiekis, kabelių įvadų dydžiai, laidų išdėstymas gali būti modifikuojamas, kad atitiktų jūsų kabelio specifikacijas ir išdėstymo poreikius. Tiesiog pasakykite, su kuo dirbate.

Produkto detalė

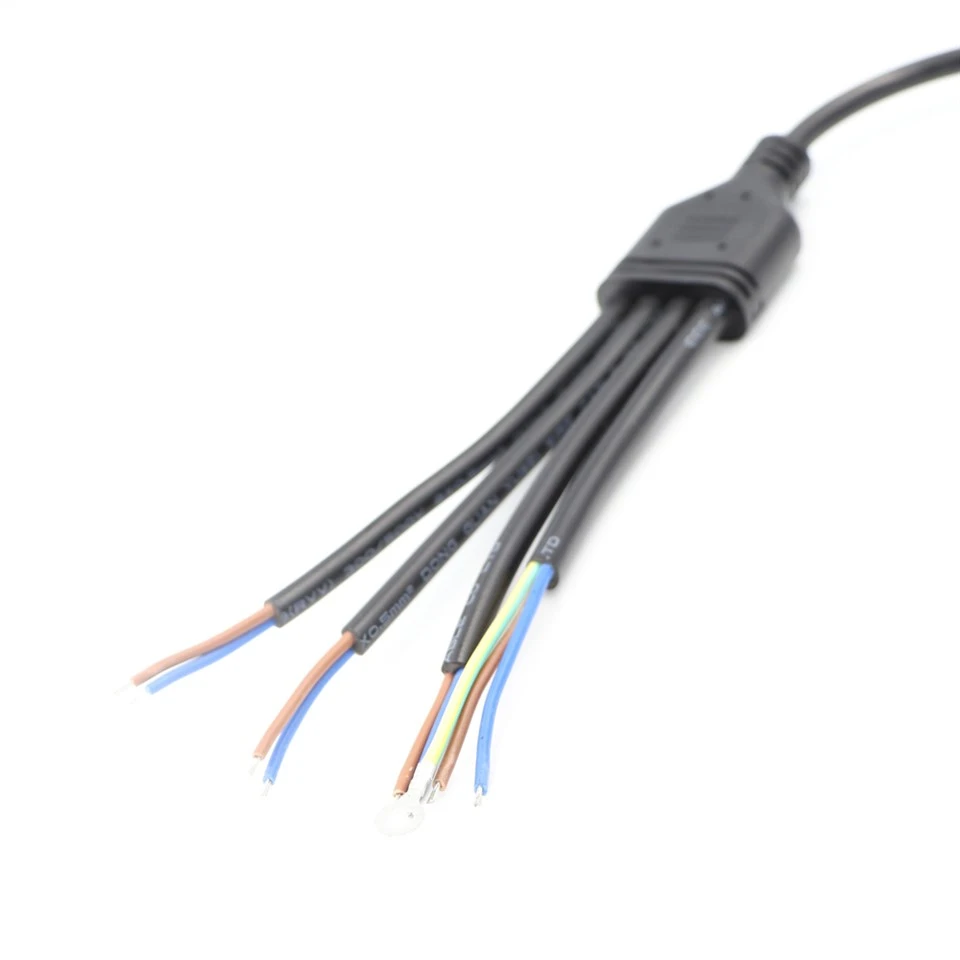

Y-1–4 tipo skirstytuvo laidų rinkinys

Jame integruotas įpurškimo formos juodas Y{0}}formos korpusas. Šis lankstus kabelių rinkinys turi vieną įvesties kabelį, kuris išsiskiria į keturis atskirus išvesties šakos laidus. Kabelio galai nuimami atvirais kelių gyslų- laidais; dalinės šakos laidus galima pritaikyti žiediniais gnybtais. PVC izoliuotas juodas kabelis užtikrina puikų lankstumą ir ilgaamžiškumą. Šis skirstytuvo kabelio rinkinys plačiai naudojamas elektros energijos paskirstymui LED kraštovaizdžio šviestuvuose, lauko apšvietime ir išmaniojoje įrangoje.
