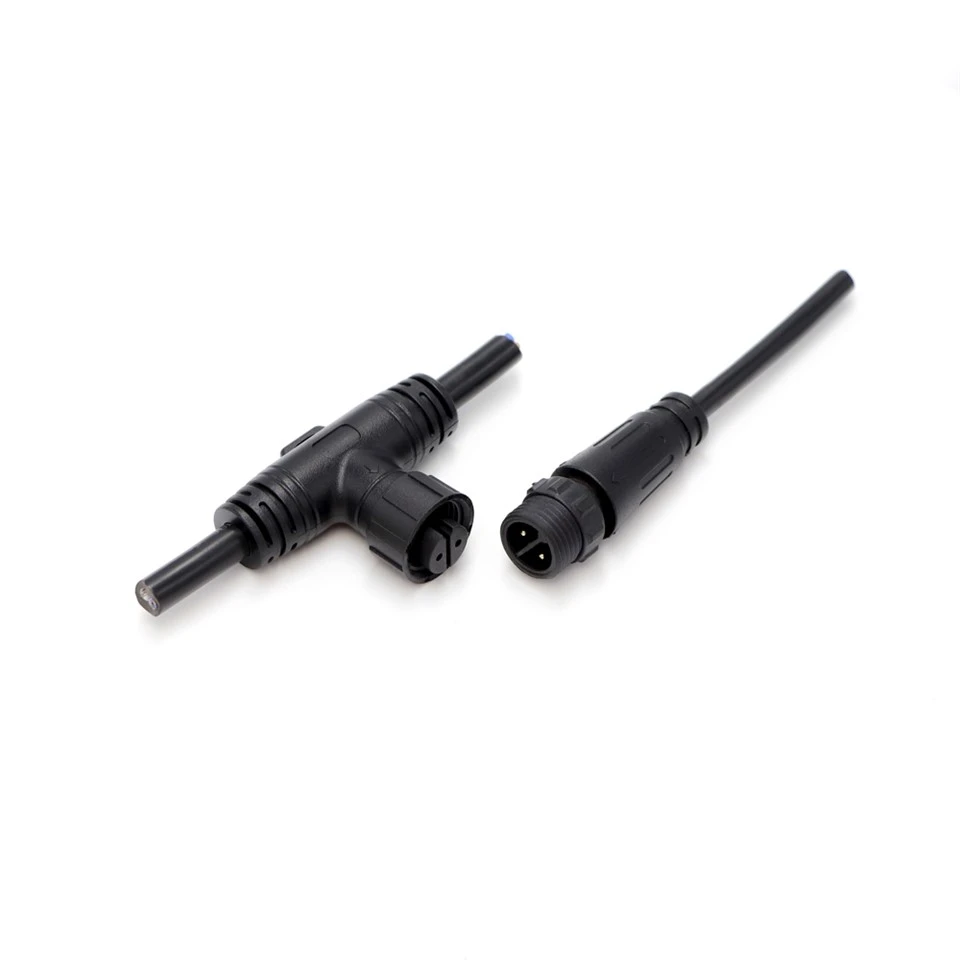

M12 2-6 Kaištis T-Tipo vandeniui atsparus modulinis kabelis su 10 mm pagrindiniu kabeliu IP67

M12 modulinė T-tipo jungtis skirta lanksčioms laidų sistemoms, kuriose kabelių maršrutas gali keistis. Skirtingai nuo stacionarių kabelių rinkinių, ši jungtis suteikia nuimamą T-šakos sąsają, kurią galima derinti su suderinamais FSG054 serijos kabeliais, kad būtų sukurtos skirtingos laidų konfigūracijos. Galima įsigyti nuo 2 iki 6 kontaktų versijų, ji palaiko įvairius maitinimo ir signalo prijungimo reikalavimus, tuo pačiu supaprastindama montavimą ir priežiūrą. Performuotas PVC ir nailono korpusas užtikrina mechaninę apsaugą, IP67 sandarumą ir darbo temperatūros diapazoną nuo -20 laipsnių iki +85 laipsnių pramoninėje aplinkoje. Ši modulinė konstrukcija tinka įrangos bandymams, lauko priežiūrai, automatizavimo sistemoms ir programoms, kurioms reikia dažnai reguliuoti kabelius. Pagal konkrečius sistemos poreikius gali būti tiekiami pasirinktiniai kaiščių išdėstymai ir jungčių deriniai.

Siųsti užklausą

„Dongguan Hejiaxin Technology Co., Ltd.“ yra viena iš pirmaujančių m12 2-6 kaiščių t- tipo vandeniui atsparių modulinių kabelių su 10 mm pagrindiniu kabeliu ip67 gamintojų ir tiekėjų Kinijoje. Nedvejodami čia galite prekiauti Kinijoje pagamintais patvariais gaminiais ir gauti kainoraštį iš mūsų gamyklos. Visi pritaikyti produktai yra aukštos kokybės ir konkurencingos kainos.

Techninės specifikacijos

Parametras	Specifikacija
Pagrindinis maksimalus kabelis OD	10,0 mm
Šakų atitikimas	2-6 Smeigtukai
Temperatūros įvertinimas	-20 laipsnių ~+85 laipsnių
Atsparumas kontaktui	<10mΩ
Atsparus vandeniui lygis	IP67

Medžiagos specifikacijos

Parametras	Specifikacija
Medžiaga	PVC,,nailonas
Kabelis	PVC, guma

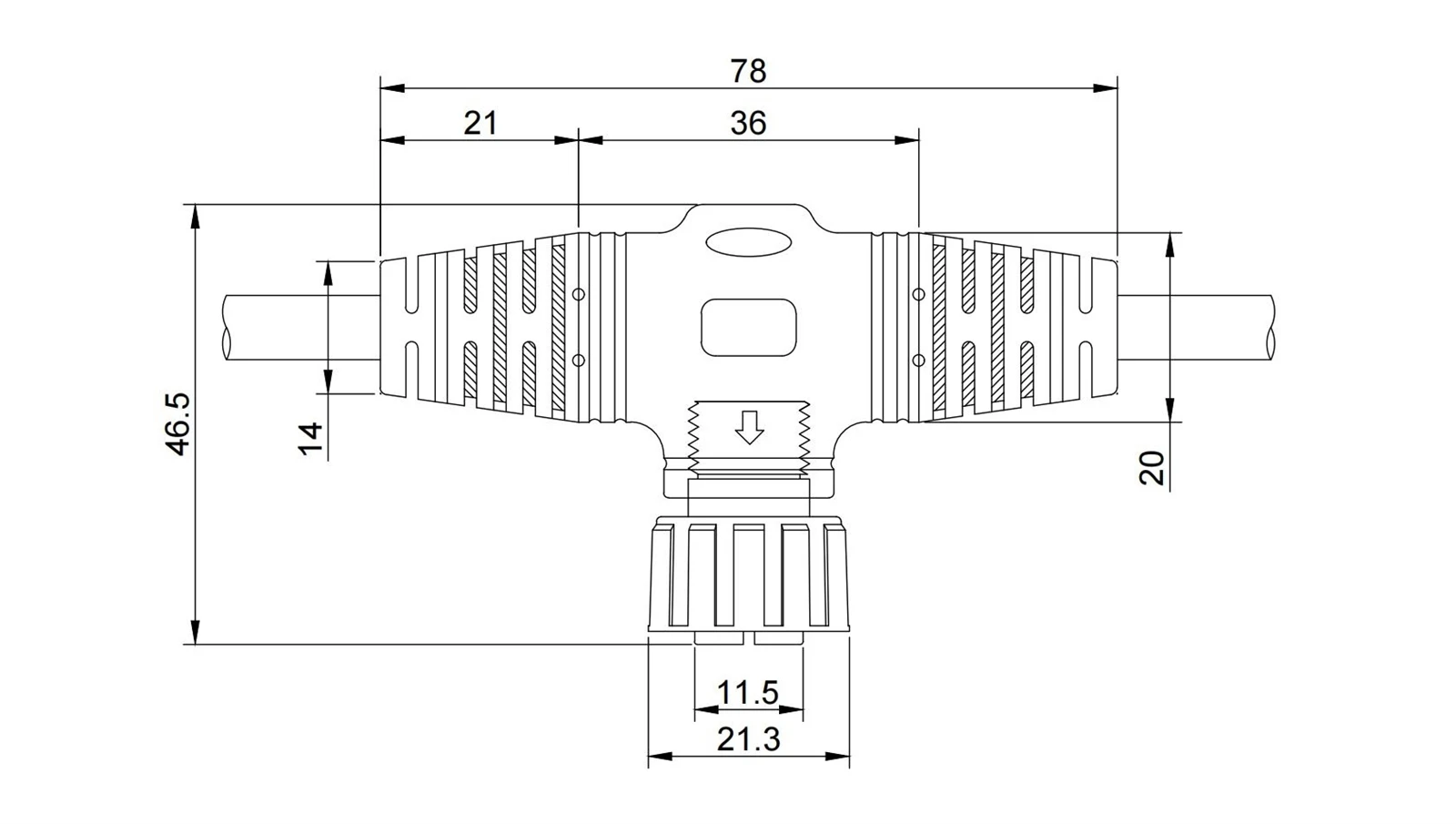

Gaminio inžinerinis brėžinys

Dimensional Drawing

Modulinis T formos korpusas su specialiu FSG054 sąsajos prievadu vietoj integruotų kabelių. Sujungimo paviršius atitinka FSG054 kontaktų išdėstymą – į šį prievadą prijunkite iš anksto surinktą kabelį. Kitos dvi šakos yra standartinės M12 sriegio lizdai, kuriuose galima priimti mūsų M12 kištukus. Formos išmatavimai: korpuso ilgis 78 mm, plotis 36 mm. Jungiamojo paviršiaus aukštis 21 mm, su 46,5 mm atskaita per tvirtinimo flanšą. Atstumas tarp šakų išleidimo angos yra atitinkamai 14 mm ir 20 mm, plokštės veržlė 11,5 mm skersai plokščių ir 21,3 mm funkcija galinėje pusėje. Visuose trijuose prievaduose išlaikytas IP67 sandariklis. Jei nėra prijungtų laidų, galite laisvai orientuotis laikrodyje. Galimas tinkintas kaiščio atvaizdavimas.

Produkto detalė

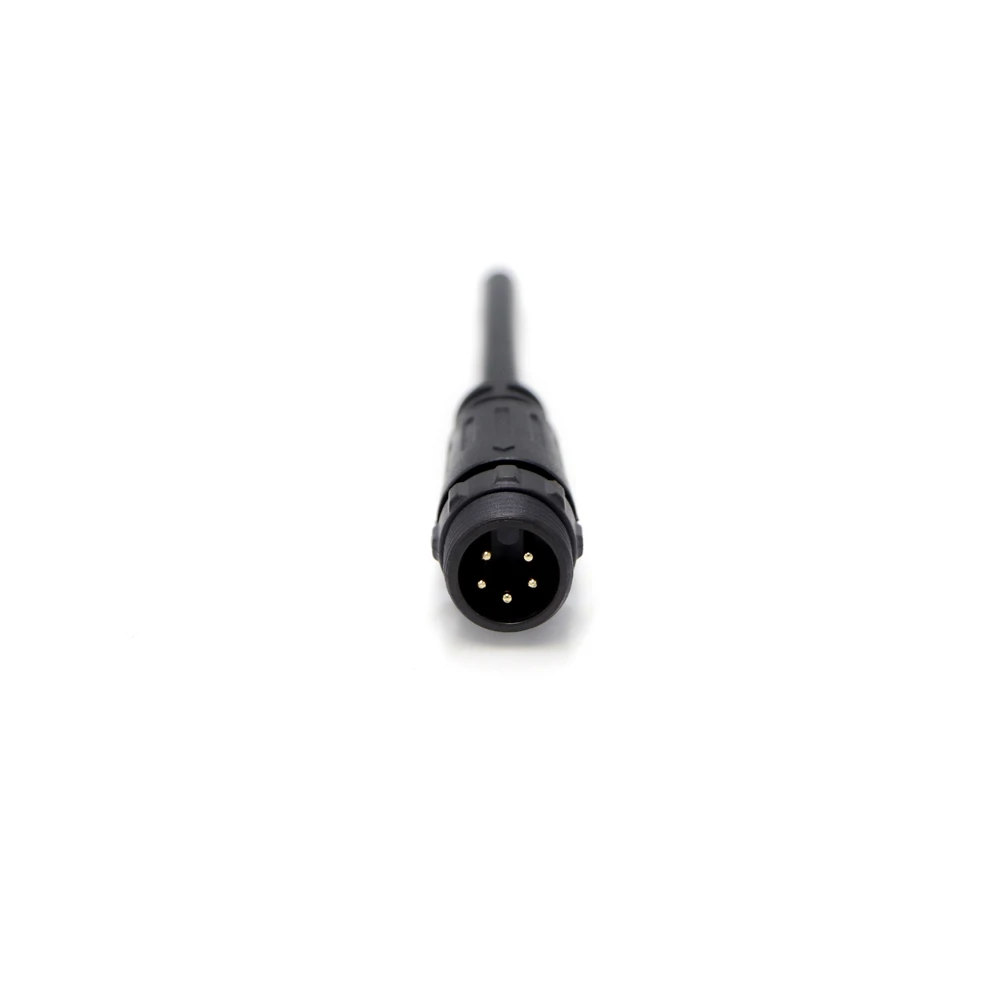

Kabelio kištukas su 5 kontaktų skerspjūviu (vaizdas pusiau iš viršaus)

Šioje pusiau{0}}viršutinėje nuotraukoje parodytas „ez Quick“ modulinio kabelio mazgo išorinis kabelio galas su aiškiu 5 kontaktų išdėstymo{1}}pjūviu. Skyriuje atskleidžiamos kontaktų padėtys, izoliatoriaus medžiaga ir vidinio laidininko išdėstymas – naudinga patikrinti kaiščio priskyrimą prieš užspaudžiant ar lituojant. Aplink kabelio įvadą matomas juodas PVC viršelis.

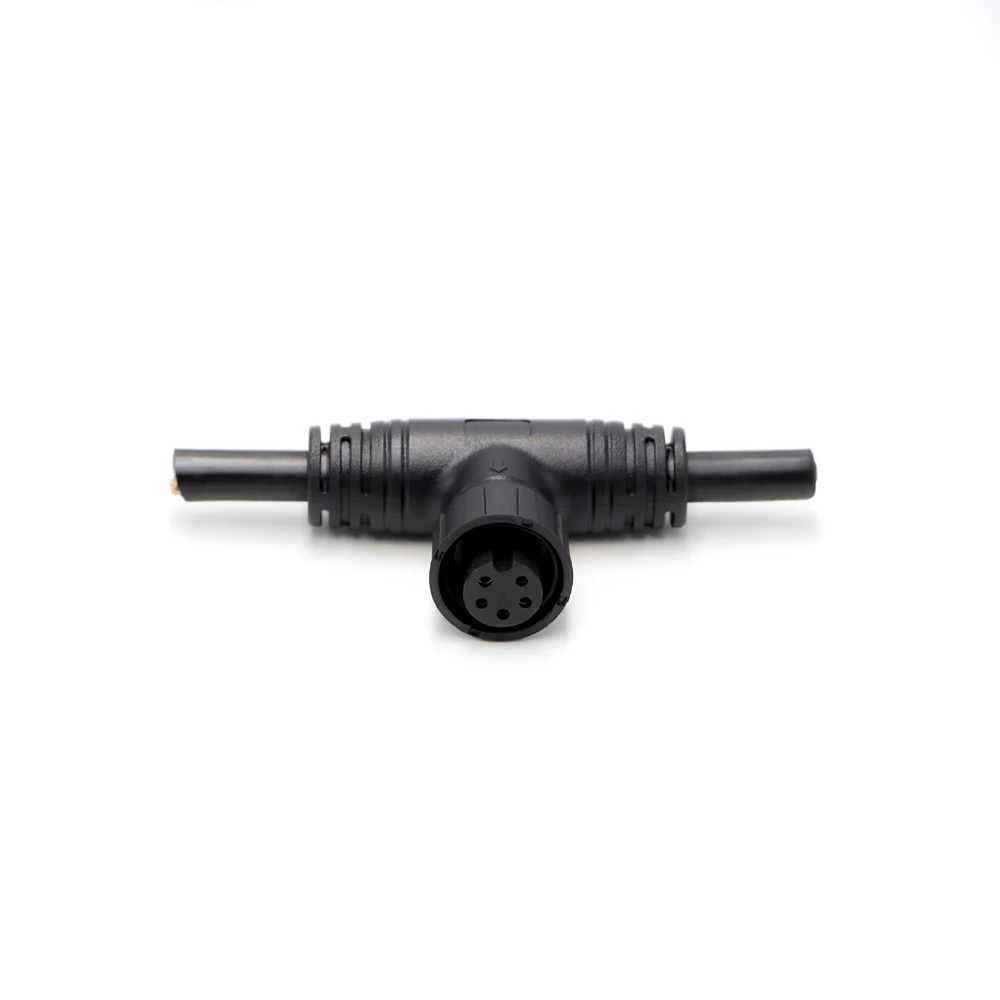

T tipo adapteris su dviem laidais ir vienu lizdiniu prievadu

Šiame paveikslėlyje pavaizduotas T formos adapteris su laidais, pritvirtintais prie abiejų pusių, tačiau tik vienas galas baigiasi moteriška jungtimi – kita pusė yra tiesus kabelio išėjimas. Moteriškas prievadas priima standartinius FSG054 serijos kištukus. Ši konfigūracija leidžia įsilieti į liniją nepažeidžiant pagrindinio bėgio, o vidinis galas suteikia greito prijungimo tašką papildomiems įrenginiams.
